YUF Series chống ăn mòn và chống mài mòn loại phao dưới chất lỏng bơm- Nhà cung cấp toàn cầu

Số 19-1, đoạn Haiye, đường Zhangbo, quận Boxan, thành phố Truy Bác, tỉnh Sơn Đông

Một. Giới thiệu sản phẩm

YUF loạt nổi chống ăn mòn và chống mài mòn máy bơm dưới chất lỏng, bao gồm nền tảng nổi trên bề mặt chất lỏng, chống ăn mòn và chống mài mòn bơm dưới chất lỏng, công tắc điều khiển mức chất lỏng tự động, ba ưu điểm chính của nó là: máy bơm này có thể nâng và hạ với bề mặt chất lỏng, do đó máy bơm có thể luôn luôn ngâm dưới chất lỏng, hoạt động đáng tin cậy, xử lý hiệu quả nước thải hoặc bùn trong bể bơi sâu hơn. YUF-J loạt nổi chống ăn mòn và chống mài mòn bơm dưới chất lỏng, ngoài những ưu điểm trên, phần dưới của nó được thiết lập để khuấy bùn, có thể trong khi vận chuyển chất lỏng, trộn kết tủa dưới chất lỏng, khuấy và hút cùng một lúc. Đặc biệt thích hợp cho các dịp khác nhau, nơi mức độ thay đổi lớn, mức độ sâu hơn và tốc độ giải quyết vật liệu nhanh.

(I) Đặc điểm sản phẩm chính

1. Kháng hóa chất: Các bộ phận tiếp xúc của máy bơm và phương tiện truyền thông được sản xuất bằng vật liệu polypropylene (PP) hoặc polyethylene trọng lượng phân tử cực cao (UHMWPE), có thể thích ứng với tất cả các loại phương tiện truyền thông axit và kiềm ngoài axit sulfuric đậm đặc và axit nitric đậm đặc.

2. Chống mài mòn: Các bộ phận quá dòng của máy bơm này được sản xuất bằng polyethylene trọng lượng phân tử cực cao (UHMWPE) với khả năng chống mài mòn tuyệt vời. Vật liệu này có khả năng chống mài mòn tuyệt vời, chống va đập, chống leo và chống ăn mòn tuyệt vời. Vì vậy, máy bơm này không chỉ có thể vận chuyển axit sạch, chất lỏng kiềm mà còn tất cả các loại bùn và vữa. Máy bơm này phù hợp với cánh quạt bán mở, có khả năng vượt dòng lớn.

3. An toàn: Máy bơm này được cài đặt với công tắc điều khiển tự động mức chất lỏng. Khi mức chất lỏng trong bể giảm xuống vị trí niêm phong trục, máy bơm có thể tự động tắt nguồn và sẽ không làm hỏng máy bơm do không khí.

(ii) Hiệu suất kỹ thuật và phạm vi áp dụng

1. Hiệu suất kỹ thuật: nhiệt độ sử dụng là -5~80 ℃ (đối với yêu cầu đặc biệt, sử dụng vật liệu sửa đổi, có thể tăng lên 100 ℃), lưu lượng là 4~450m3/h, đầu trong vòng 55m.

2. Phạm vi áp dụng: Nó được áp dụng rộng rãi cho tất cả các loại phương tiện truyền thông axit và kiềm, ngoại trừ axit sulfuric đậm đặc và axit nitric đậm đặc.

c) Ví dụ sử dụng

● Công nghiệp bảo vệ môi trường: vận chuyển tất cả các loại axit thải, nước thải.

● Công nghiệp hóa chất: như tất cả các loại khe cấp thấp, đặc biệt là mức độ thay đổi lớn hơn, mức độ sâu hơn của khe cấp thấp hỗ trợ bơm.

● Công nghiệp luyện kim: vận chuyển chất lỏng lọc đồng ướt, vận chuyển axit, bột vật liệu kiềm, vữa trong tất cả các loại máng tai nạn.

Hai. Ý nghĩa mô hình

Ba. Sơ đồ cấu trúc của máy bơm

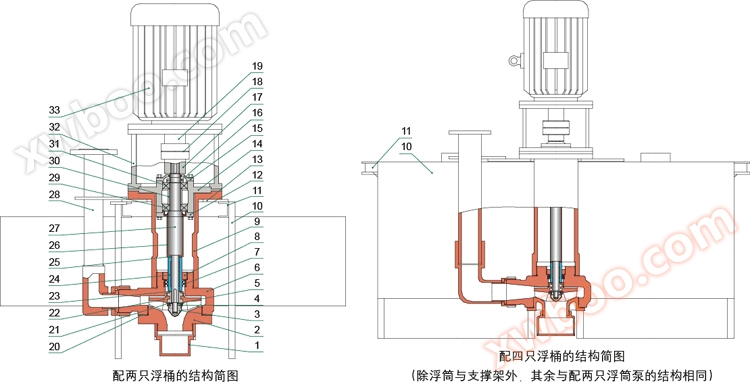

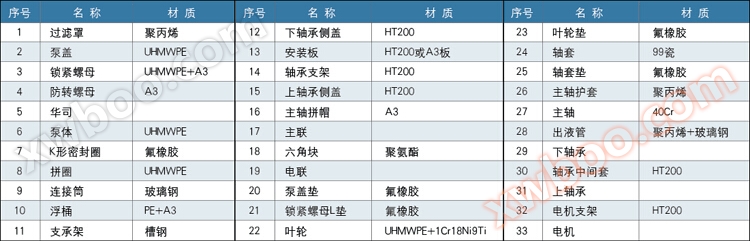

3.1 Sơ đồ cấu trúc của máy bơm YUF Series

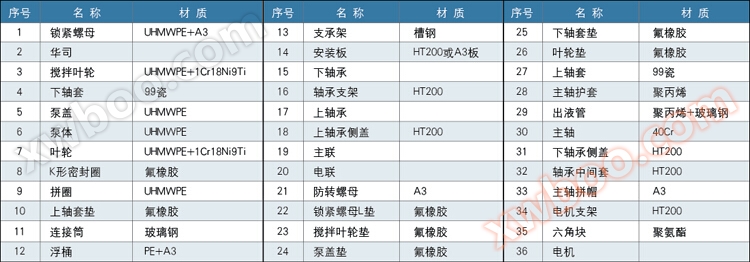

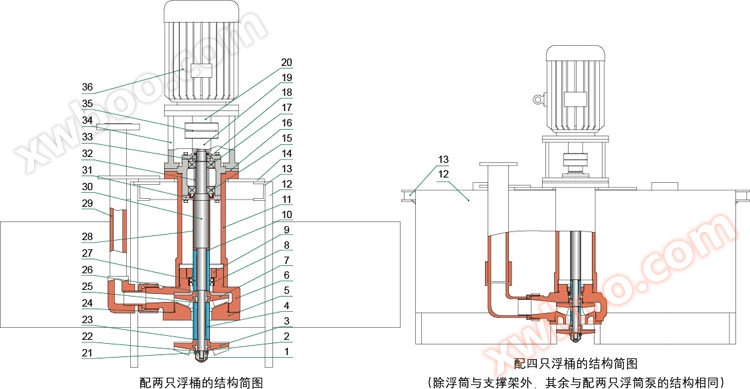

3.2 Sơ đồ cấu trúc của máy bơm YUF-J Series

số thứ tự	model	Thanh nước Tình dục có thể				Đường kính đầu ra(mm)	trọng lượng(kg)	Vẽ
số thứ tự	model	lưu lượng(m)³/ giờ)	Nâng cấp(m)	tốc độ quay(r / phút)	Được trang bị động cơ(KW)	Đường kính đầu ra(mm)	trọng lượng(kg)	Vẽ
1	Số lượng: 25YUF-4-22	4	22	2900	1.1	25	75	1.RAR
2	Số lượng: 25YUF-5-20	5	20	2900	1.1	25	75
3	25YUF-6.5-17	6.5	17	2900	1.1	25	75
4	25YUF-6.4-21	6.4	21	2900	1.5	25	75	2.Rar
5	Số lượng: 25YUF-8-18	8	18	2900	1.5	25	75
6	25YUF-10.4-14	10.4	14	2900	1.5	25	75
7	Số lượng: 25YUF-8-22	8	22	2900	2.2	25	75
8	25YUF-10-20	10	20	2900	2.2	25	75
9	25YUF-13-15	13	15	2900	2.2	25	75
10	32YUF-10-18	10	18	2900	2.2	32	80	3.RAR
11	32YUF-15-15	15	15	2900	2.2	32	80
12	32YUF-18-11	18	11	2900	2.2	32	80
13	Số lượng: 32YUF-8-33	8	33	2900	3	32	80	4.RAR
14	32YUF-10-30	10	30	2900	3	32	80
15	32YUF-15-25	15	25	2900	3	32	80
16	40YUF-20-20	20	20	2900	4	40	135	5.Sử dụng
17	40YUF-25-18	25	18	2900	4	40	135
18	40YUF-30-15	30	15	2900	4	40	135
19	40YUF-12-38	12	38	2900	5.5	40	150	6.RAR
20	40YUF-20-30	20	30	2900	5.5	40	150
21	40YUF-25-28	25	28	2900	5.5	40	150
22	40YUF-II-20-20	20	20	1450	4	40	250
23	40YUF-II-25-18	25	18	1450	5.5	40	250
24	40YUF-II-25-23	25	23	1450	7.5	40	250
25	40YUF-M-5-32	5	32	1450	4	40	300
26	40YUF-M-8-32	8	32	1450	4	40	300
27	40YUF-M-10-32	10	32	1450	5.5	40	300
28	40YUF-M-15-30	15	30	1450	5.5	40	300
29	50YUF-30-25	30	25	2900	5.5	50	190
30	50YUF-35-20	35	20	2900	5.5	50	190
31	50YUF-40-15	40	15	2900	5.5	50	190
32	50YUF-24-33	24	33	2900	7.5	50	200
33	50YUF-30-30	30	30	2900	7.5	50	200
34	50YUF-40-20	40	20	2900	7.5	50	200
35	50YUF-II-25-13	25	13	1450	3	50	250
36	50YUF-II-30-15	30	15	1450	5.5	50	250
37	50YUF-II-30-20	30	20	1450	5.5	50	250
38	50YUF-II-40-15	40	15	1450	5.5	50	250
39	50YUF-II-30-25	30	25	1450	5.5	50	250
40	50YUF-II-20-27	20	27	1450	5.5	50	250
41	50YUF-15-28	15	28	2900	5.5	50	330
42	50YUF-30-25	30	25	2900	7.5	50	330
43	50YUF-30-45	30	45	2900	15	50	330
44	50YUF-10-40	10	40	2900	5.5	50	330
45	50YUF-M-15-32	15	32	1450	5.5	50	300
46	50YUF-M-20-32	20	32	1450	7.5	50	300
47	50YUF-M-25-30	25	30	1450	7.5	50	300
48	Sản phẩm 50YUF-M-30-27	30	27	1450	7.5	50	300
49	65YUF-40-20	40	20	2900	7.5	65	200	7.RAR
50	65YUF-45-18	45	18	2900	7.5	65	200
51	65YUF-50-15	50	15	2900	7.5	65	200
52	65YUF-40-35	40	35	2900	11	65	280	8.RAR
53	65YUF-45-32	45	32	2900	11	65	280
54	65YUF-50-30	50	30	2900	11	65	280
55	65YUF-60-30	60	30	2900	15	65	320
56	65YUF-45-50	45	50	2900	15	65	320
57	65YUF-40-45	40	45	2900	15	65	320
58	65YUF-II-50-15	50	15	1450	11	65	350
59	65YUF-II-30-30	30	30	1450	11	65	350
60	65YUF-II-40-25	40	25	1450	7.5	65	350
61	65YUF-II-50-20	50	20	1450	7.5	65	350
62	65YUF-II-35-25	35	25	1450	7.5	65	350
63	65YUF-30-50	30	15	2900	15	65	330
64	65YUF-30-30	30	30	2900	11	65	330
65	65YUF-20-50	20	50	2900	15	65	330
66	65YUF-20-55	20	55	2900	15	65	330
67	65YUF-40-50	40	50	2900	22	65	330
68	Số lượng: 65YUF-M-20-40	20	40	1450	11	65	390
69	Số lượng: 65YUF-M-30-40	30	40	1450	15	65	390
70	Số liệu: 65YUF-M-30-42	30	42	1450	15	65	390
71	80YUF-50-32	50	32	2900	15	80	320	9.RAR
72	80YUF-60-30	60	30	2900	15	80	320
73	80YUF-72-27	72	27	2900	15	80	320
74	80YUF-50-50	50	50	2900	18.5	80	350	10.sửa
75	80YUF-60-45	60	45	2900	18.5	80	350
76	80YUF-80-35	80	35	2900	18.5	80	350
77	80YUF-50-55	50	55	2900	22	80	370	11.phiên bản
78	80YUF-60-50	60	50	2900	22	80	370
79	80YUF-70-45	70	45	2900	22	80	370
80	80YUF-50-30	50	30	2900	11	80	330
81	80YUF-100-30	100	30	2900	22	80	350	12.sơ bộ
82	80YUF-II-80-22	80	22	1450	15	80	350
83	80YUF-II-100-20	100	20	1450	18.5	80	350
84	80YUF-II-60-24	60	24	1450	11	80	350
85	80YUF-M-60-40	60	40	1450	18.5	80	390
86	80YUF-M-50-40	50	40	1450	15	80	390
87	80YUF-M-60-30	60	30	1450	15	80	390
88	80YUF-M-40-45	40	45	1450	15	80	390
89	80YUF-M-30-47	30	47	1450	11	80	390
90	100YUF-60-38	60	38	2900	18.5	100	320
91	100YUF-100-20	100	20	2900	15	100	320
92	100YUF-120-15	120	15	2900	15	100	320
93	100YUF-140-10	140	10	2900	15	100	320
94	100YUF-100-25	100	25	2900	18.5	100	350
95	100YUF-120-20	120	20	2900	18.5	100	350
96	100YUF-140-15	140	15	2900	18.5	100	350
97	100YUF-100-36	100	36	2900	30	100	420
98	100YUF-120-28	120	28	2900	30	100	420
99	100YUF-145-28	145	28	2900	30	100	420
100	100YUF-120-25	120	25	2900	22	100	480
101	100YUF-140-18	140	18	2900	22	100	480
102	100YUF-150-15	150	15	2900	22	100	480
103	100YUF-100-40	100	40	2900	37	100	500	13.sửa
104	100YUF-120-35	120	35	2900	37	100	500
105	100YUF-140-25	140	25	2900	37	100	500
106	100YUF-120-32	120	32	2900	37	100	500
107	100YUF-140-30	140	30	2900	37	100	500
108	100YUF-160-24	160	24	2900	37	100	500
109	100YUF-100-40	100	40	1450	45	100	550
110	125YUF-120-25	120	25	1450	30	125	510
111	125YUF-135-22	135	22	1450	30	125	510
112	125YUF-150-20	150	20	1450	30	125	510
113	125YUF-180-30	180	30	1450	37	125	550
114	125YUF-190-28	190	28	1450	37	125	550
115	125YUF-210-26	210	26	1450	37	125	550
116	125YUF-165-10	165	10	980	15	125	480
117	125YUF-150-40	50	40	1450	45	125	550
118	125YUF-120-50	120	50	1450	45	125	550
119	125YUF-85-25	85	25	1450	18.5	125	480
120	150YUF-160-32	160	32	1450	37	150	550
121	150YUF-200-25	200	25	1450	37	150	550
122	150YUF-270-20	270	20	1450	37	150	550
123	150YUF-200-32	200	32	1450	45	150	580
124	150YUF-250-25	250	25	1450	45	150	580
125	150YUF-300-25	300	25	1450	45	150	580
126	150YUF-260-34	260	34	1450	55	150	650
127	150YUF-300-30	300	30	1450	55	150	650
128	150YUF-350-25	350	25	1450	55	150	650
129	150YUF-250-45	250	45	1450	75	150	720
130	200YUF-200-37	200	37	1450	75	150	750
131	200YUF-350-30	350	30	1450	75	150	750
132	200YUF-350-25	350	25	1450	45	150	650
133	200YUF-400-18	400	18	1450	45	150	650
134	200YUF-450-12	450	12	1450	45	150	650
135	200YUF-300-28	300	28	1450	75	150	580
136	200YUF-II-250-35	250	35	1450	55	150	650
137	200YUF-II-300-32	300	32	1450	55	150	650

Ghi chú: 1. Các thông số hiệu suất của máy bơm dòng YUF-J giống như dòng YUF.

Các thông số được mô tả trong bảng được thu được bằng cách sử dụng nước sạch để kiểm tra, chẳng hạn như vận chuyển các loại phương tiện truyền thông khác, công suất động cơ thay đổi theo trọng lượng riêng của phương tiện truyền thông. Chào mừng đến với cuộc gọi tư vấn.

Năm. Bản vẽ phác thảo của máy bơm và bảng kích thước lắp đặt

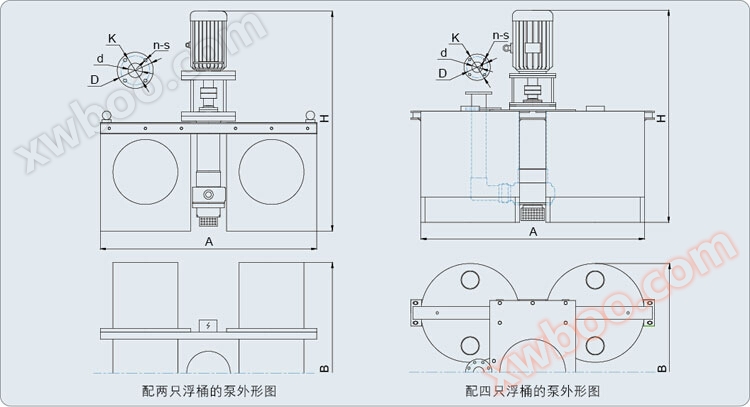

5.1 Phác thảo của máy bơm

5.2 Bảng kích thước lắp đặt của máy bơm

số thứ tự	model	động cơ(KW)	Kích thước tổng thể			Kích thước kết nối ống xả				Vẽ
số thứ tự	model	động cơ(KW)	A	B	H	d	k	D	n-s	Vẽ
1～3	Số 25YUF	1.1KW-2	1050	1150	1000	25	115	85	4-Φ14	14.phiên bản
4～6	Số 25YUF	1.5KW-2	1050	1150	1000	25	115	85	4-Φ14	15.phiên bản
7～9	Số 25YUF	2.2KW-2	1050	1150	1000	25	115	85	4-Φ14	16.miễn phí
10～12	Số 32YUF	2.2KW-2	1050	1150	1000	32	140	100	4-Φ18	17.miễn phí
13～15	Số 32YUF	3kw-2	1050	1150	1000	32	140	100	4-Φ18	18.miễn phí
16～18	40YUF	4kw-2	1200	1230	1260	40	150	110	4-Φ18	19.miễn phí
19～21	40YUF	5.5KW-2	1200	1230	1300	40	150	110	4-Φ18	20.miễn phí
22	40YUF-II	4kw-4	2500	2500	1400	40	150	110	4-Φ18
23	40YUF-II	5.5KW-4	2500	2500	1450	40	150	110	4-Φ18
24	40YUF-II	7.5KW-4	2500	2500	1500	40	150	110	4-Φ18
25、26	40YUF-M	4kw-4	2500	2500	1400	40	150	110	4-Φ18
27、28	40YUF-M	5.5KW-4	2500	2500	1500	40	150	110	4-Φ18
29～31	50YUF	5.5KW-2	1650	1500	1660	50	165	125	4-Φ18
32～34	50YUF	7.5KW-2	1650	1500	1660	50	165	125	4-Φ18
35	50YUF-II	3kw-4	2500	2500	1400	50	165	125	4-Φ18
36～40	50YUF-II	5.5KW-4	2500	2500	1450	50	165	125	4-Φ18
41、42、44	50YUF	5.5～7.5KW-2	1650	1500	1660	50	165	125	4-Φ18
43	50YUF	11～15KW-2	1650	1500	1800	50	165	125	4-Φ18
45	50YUF-M	5.5KW-4	2500	2500	1500	50	165	125	4-Φ18
46～48	50YUF-M	7.5KW-4	2500	2500	1500	50	165	125	4-Φ18
49～51	Số 65YUF	7.5KW-2	1650	1500	1660	65	185	145	4-Φ18	21.miễn phí
52～57	Số 65YUF	11～15	1650	1500	1660	65	185	145	4-Φ18	22.miễn phí
58、59	Số 65 YUF-II	Số lượng: 11kw-4	1200	1230	1600	65	185	145	4-Φ18
60～62	Số 65 YUF-II	7.5KW-4	1200	1230	1450	65	185	145	4-Φ18
63～66	Số 65YUF	11～15KW-2	1650	1500	1660	65	185	145	4-Φ18
67	Số 65YUF	11～15KW-2	1650	1500	1760	65	185	145	4-Φ18
68～70	Số 65 YUF-M	11～15KW-4	3200	3200	3000	65	185	145	4-Φ18
71～73	80YUF	15kw-2	1650	1500	1660	80	200	160	8-Φ18	23.miễn phí
74～76	80YUF	18.5KW-2	1650	1500	1760	80	200	160	8-Φ18	24.miễn phí
77～79	80YUF	22kw-2	1650	1500	1760	80	200	160	8-Φ18	25.miễn phí
80	80YUF	Số lượng: 11kw-2	1650	1500	1660	80	200	160	8-Φ18
81	80YUF	22kw-2	1650	1500	1760	80	200	160	8-Φ18
82	80YUF-II	15kw-4	2500	2500	2300	80	200	160	8-Φ18
84	80YUF-II	Số lượng: 11kw-4	2500	2500	2000	80	200	160	8-Φ18
83	80YUF-II	18.5KW-4	2500	2500	2100	80	200	160	8-Φ18
85	80YUF-M	18.5KW-4	3360	3300	2300	80	200	160	8-Φ18
86～88	80YUF-M	15kw-4	3360	3300	2100	80	200	160	8-Φ18
89	80YUF-M	Số lượng: 11kw-4	3360	3300	2100	80	200	160	8-Φ18
90	100YUF	18.5KW-2	1850	1650	1685	100	220	180	8-Φ18
91	100YUF	15kw-2	1850	1650	1685	100	220	180	8-Φ18
92、93	100YUF	15kw-2	2110	1950	2080	100	220	180	8-Φ18
94～96	100YUF	18.5KW-2	2110	1950	2080	100	220	180	8-Φ18
97～99	100YUF	30kw-2	2110	1950	2200	100	220	180	8-Φ18
100～102	100YUF	22kw-2	2110	1950	2150	100	220	180	8-Φ18
103～108	100YUF	Số lượng: 37kw-2	2110	1950	2250	100	220	180	8-Φ18	26.miễn phí
109	100YUF	45kw-4	3000	3000	2500	100	220	180	8-Φ18
110～112	125YUF	30kw-4	3000	3000	2400	125	250	210	8-Φ18
113～115	125YUF	37kw-4	3000	3000	2500	125	250	210	8-Φ18
116	125YUF	15kw-6	3000	3000	2300	125	250	210	8-Φ18
117、118	125YUF	45kw-4	3000	3000	2500	125	250	210	8-Φ18
119	125YUF	18.5KW-4	3000	3000	2300	125	250	210	8-Φ18
120～122	150YUF	37kw-4	3200	3200	3000	150	285	240	8-Φ22
123～125	150YUF	45kw-4	3200	3200	3000	150	285	240	8-Φ22
126～128	150YUF	55kw-4	3200	3200	3300	150	285	240	8-Φ22
129	150YUF	75kw-4	3200	3200	3400	150	285	240	8-Φ22
130、131	200YUF	75kw-4	3200	3200	3400	200	340	295	8-Φ22
132～134	200YUF	45kw-4	3200	3200	3000	200	340	295	8-Φ22
135	200YUF	75kw-4	3200	3200	3400	200	340	295	8-Φ22
136、137	200YUF-II	55kw-4	3200	3200	3300	200	340	295	8-Φ22

Ghi chú: 1. Biểu đồ kích thước lắp đặt của máy bơm dòng YUF-J có sẵn cho khách hàng khi đặt hàng.

Công ty bảo lưu quyền cải tiến kỹ thuật và sửa đổi kích thước mà không thông báo cho người dùng.

Sáu. Hướng dẫn sử dụng và sửa chữa lắp đặt

6.1 Kiểm tra trước khi hoạt động

Kiểm tra xem các bộ phận của ốc vít buộc có lỏng lẻo hay không, thùng nổi có rò rỉ khí hay không, nếu có bất thường nên sửa chữa sau đó mới có thể lắp đặt. Kiểm tra xem hoạt động của trục bơm có linh hoạt hay không hoặc có tiếng ồn bất thường, kẹt, v.v., yêu cầu khoảng cách giữa bánh công tác và thân bơm là 1-2mm, khoảng cách giữa nắp bơm và cánh quạt là 1-2mm, nếu không đạt được yêu cầu có thể được điều chỉnh bằng cách tăng hoặc giảm miếng đệm cánh quạt hoặc miếng đệm nắp bơm. Kết nối với dây nguồn và bấm để kiểm tra xem tay lái của động cơ có phù hợp với hướng được chỉ ra bởi mũi tên trên bơm hay không.

6.2 Cài đặt

Chọn ống cao su, ống polyethylene hoặc ống nylon theo điều kiện môi trường để kết nối tốt với ống bơm. Trong phần đường ống cố định của ống đầu ra nên lắp đặt van để điều chỉnh điều kiện làm việc của máy bơm. Từ từ đặt mức bơm vào hồ bơi, máy bơm thông số kỹ thuật nhỏ có thể sử dụng phương pháp nhân tạo, máy bơm thông số kỹ thuật lớn phải sử dụng cần cẩu. Theo tình hình thực tế của sự thay đổi bề mặt chất lỏng, treo dây điện tốt, nguyên tắc là dây điện không bao giờ có thể được ngâm trong môi trường. Đối với hồ bơi có diện tích lớn hơn, cũng nên buộc dây cáp chống gió.

6.3 Khởi động và dừng xe

Bật nguồn khi khởi động, từ từ mở van đầu ra đến trạng thái làm việc mong muốn; Đóng van đầu ra trước khi tắt nguồn khi đỗ xe.

6.4 Trình tự tháo dỡ (vui lòng nâng máy bơm ra khỏi bể bơi trước khi tháo dỡ)

← Trình tự tháo dỡ của máy bơm YUF Series (xem sơ đồ cấu trúc của máy bơm):

a) Tháo ống dịch ra trước 28;

b. Nắp lọc quay 1 (ren phải), nắp bơm quay 2, tháo nắp bơm 20;

c. Vít khóa đai ốc 3, chống xoay đai ốc 4, theo đó loại bỏ khóa đai ốc pad 21, huass 5, cánh quạt 22, cánh quạt pad 23, trục tay áo 24;

d. Xoay cơ thể bơm 6 (vít phải), vặn vòng ghép 8 (vít trái), tháo vòng đệm K 7.

▲ Trình tự tháo dỡ của máy bơm dòng YUF-J (xem sơ đồ cấu trúc của máy bơm):

a. Tháo ống dịch ra trước 29;

b. Vít khóa đai ốc 1, chống xoay đai ốc 21, theo đó loại bỏ khóa đai ốc pad 22, Huashi 2, khuấy cánh quạt 3, khuấy cánh quạt pad 23, thấp hơn trục tay áo 4 và thấp hơn trục tay áo pad 25;

c. Nắp bơm 5, tháo nắp bơm 24, tháo cánh quạt 7, đệm cánh quạt 26, tay áo trục trên 27;

d. Xoay cơ thể bơm 6 (vít phải), vặn vòng ghép 9 (vít trái), lấy vòng đệm K ra 8.

◆ Trình tự lắp đặt trái ngược với trình tự tháo dỡ, cần đặc biệt chú ý đến việc lắp đặt miếng đệm ở từng bộ phận. Sau khi cài đặt xong, hãy thực hiện kiểm tra trước khi chạy 6.1.

6.5 Thận trọng an toàn

a. Cáp dẫn điện phải được sử dụng trên không để tránh rò rỉ điện do ăn mòn bởi môi trường;

B. Trong trường hợp máy bơm bị lật trong nước, trước tiên nên cắt nguồn điện, sau đó trục vớt;

c. Khi sửa chữa, người ta không được đứng trên thùng nổi để sửa chữa, nên nâng máy bơm lên bờ trước khi sửa chữa.
