XBD-W loại chữa cháy bơm hệ thống ngang, đơn hút nhiều giai đoạn, cấu trúc phân đoạn, là một loạt các sản phẩm tiết kiệm năng lượng được phát triển và sản xuất. Các thông số hiệu suất và chỉ số kỹ thuật của nó phù hợp với các tiêu chuẩn liên quan và có những ưu điểm đáng kể như hiệu quả cao, tiếng ồn hoạt động thấp, hiệu suất chống cavitation tốt, cấu trúc hợp lý và tuổi thọ dài. Toàn bộ loạt máy bơm chữa cháy XBD-W có tổng cộng 5 loại và 40 thông số kỹ thuật. Phạm vi hoạt động của nó được đánh giá là 5~40L/s, phạm vi áp suất là 0,18~2,0MPa, phạm vi công suất hỗ trợ là 2,2~180kW, phạm vi đường kính là φ50~φ150mm. Bộ bơm chữa cháy loại XBD-W có thể được sử dụng để vận chuyển nước sạch không chứa các hạt rắn và chất lỏng có tính chất vật lý và hóa học tương tự như nước. Nó chủ yếu được sử dụng để tăng cường cấp nước cho hệ thống phòng cháy chữa cháy, nó cũng có thể được áp dụng cho nhà máy cấp nước khai thác mỏ, cấp nước tăng áp cho các tòa nhà cao tầng, cấp nước từ xa, sưởi ấm, phòng tắm, nồi hơi nước nóng và lạnh tuần hoàn tăng áp, hệ thống làm lạnh điều hòa không khí cấp nước và thiết bị hỗ trợ các dịp khác.

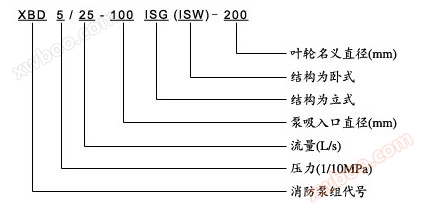

XBD-ISW ngang chữa cháy bơm mô hình ý nghĩa

Bơm chữa cháy ngang XBD-ISW chủ yếu được sử dụng trong hệ thống chữa cháy để tăng cường cấp nước. Nó cũng có thể được áp dụng cho các thành phố công nghiệp cấp nước, cung cấp nước tăng áp cho các tòa nhà cao tầng, cung cấp nước từ xa, sưởi ấm, phòng tắm, nồi hơi lưu thông nước nóng và lạnh tăng áp hệ thống làm lạnh điều hòa không khí cung cấp nước và hỗ trợ thiết bị cho các dịp khác, thay vì máy bơm ly tâm loại IS ban đầu.

1. Cấu trúc máy bơm nhỏ gọn, kích thước nhỏ và ngoại hình đẹp. Cấu trúc dọc của nó quyết định việc lắp đặt một dấu chân nhỏ, trọng tâm của nó trùng với trung tâm chân bơm, do đó tăng cường sự ổn định hoạt động và tuổi thọ của máy bơm.
2. Cả hai hướng ngang của đầu hút bơm và đầu ra phun, đơn giản hóa việc kết nối đường ống.
3, loại đa cấp có thể theo yêu cầu, miệng hút và đầu ra có thể được lắp đặt theo cùng một hướng hoặc 90 °, 180 °, 270 ° theo nhiều hướng khác nhau để đáp ứng các dịp kết nối khác nhau.
4. Áp suất bơm có thể được đáp ứng theo yêu cầu để tăng hoặc giảm cấp bơm và cắt đường kính ngoài của cánh quạt mà không thay đổi diện tích sàn lắp đặt, không có loại bơm khác.
5. Bơm rotor có vòng quay nhỏ hơn, hoạt động trơn tru, rung động nhỏ, tiếng ồn thấp và tuổi thọ dài.

1, thích hợp để vận chuyển nước sạch và các chất có tính chất vật lý và hóa học tương tự như nước sạch, thể tích chất rắn không hòa tan của nó không vượt quá 0,1% thể tích đơn vị, kích thước hạt ≤2mm
2, nhiệt độ trung bình: -15 ℃~80 ℃;
3, áp suất làm việc: áp suất hệ thống ≤3.0MPa; (Tức là: áp suất hệ thống=áp suất đầu vào+áp suất khi bơm hoạt động ≤3.0MPa)
Nhiệt độ môi trường xung quanh phải dưới 40 ℃, độ ẩm tương đối dưới 95%;
5, Bởi vì các bộ phận chính của loại bơm này là vật liệu gang, phương tiện truyền tải nên không có tính ăn mòn mạnh.
Lưu ý: Nếu phương tiện truyền thông có hạt nhỏ hoặc ăn mòn mạnh, vui lòng giải thích khi đặt hàng để cung cấp sản phẩm đáng tin cậy hơn.

1, buồng hút: được thiết kế với mô hình thủy lực tuyệt vời.
2. Cánh quạt: được thiết kế với mô hình thủy lực tuyệt vời, hiệu quả cao và tiết kiệm năng lượng.
3. Thân máy bơm: được thiết kế với mô hình thủy lực tuyệt vời.
4, phích cắm áp lực: lắp đặt đồng hồ đo áp suất và đồng hồ đo chân không để theo dõi hoạt động bình thường và hiệu quả của máy bơm.
5, Xả phích cắm: đảm bảo bảo trì bình thường của máy bơm.
6, Con dấu cơ khí: Được làm bằng thép không gỉ, cacbua, cao su flo và các vật liệu khác, các sản phẩm tiêu dùng bền bị mòn, không bị rò rỉ và tuổi thọ hoạt động lâu dài.
7, trục bơm: kéo dài trục cho động cơ, đảm bảo sự đồng tâm của trục, làm cho hoạt động trơn tru, không có tiếng ồn và hiện tượng rung.
8, Giữ nước cuộn: ngăn chặn nước động cơ do rò rỉ kín.
9, Y loạt động cơ điện: kết nối trực tiếp với máy bơm nước để truyền tải điện, một phần sử dụng động cơ thương hiệu nổi tiếng của Thượng Hải.

model	Lưu lượng Q (L / giây)	Áp suất đầu ra (MPa)	Tốc độ quay (r/phút)	Công suất P (Kw)	Hiệu quả. (%)
XBD3.0 / 5-50 (65)	5	0.30	2900	4	63
XBD3.2 / 5-50 (65)		0.32
XBD3.4 / 5-50 (65)		0.34
XBD4.6 / 5-50 (65)	5	0.46	2900	7.5	58
XBD4.8 / 5-50 (65)		0.48
XBD5.0 / 5-50 (65)		0.50
XBD7.6 / 5-50 (65)	5	0.76	2900	15	50
XBD7.8 / 5-50 (65)		0.78
XBD8.0 / 5-50 (65)		0.80
XBD11 / 5-50 (65)	5	1.10	2900	30	40
XBD12 / 5-50 (65)		1.20
XBD12.5 / 5-50 (65)		1.25
XBD3.0 / 10-65 (80)	10	0.30	2900	7.5	71
XBD3.2 / 10-65 (80)		0.32
XBD3.4 / 10-65 (80)		0.34
XBD4.6 / 10-65 (80)	10	0.46	2900	15	67
XBD4.8 / 10-65 (80)		0.48
XBD5.0 / 10-65 (80)		0.50
XBD7.6 / 10-65 (80)	10	0.76	2900	22	59
XBD7.8 / 10-65 (80)		0.78
XBD8.0 / 10-65 (80)		0.80
XBD11 / 10-65 (80)	10	1.10	2900	37	54
XBD12 / 10-65 (80)		1.20
XBD12.5 / 10-65 (80)		1.25
XBD3.0 / 25-80 (100)	25	0.30	2900	15	76
XBD3.2 / 25-80 (100)		0.32
XBD3.4 / 25-80 (100)		0.34
XBD4.6 / 25-80 (100)	25	0.46	2900	22	74
XBD4.8 / 25-80 (100)		0.48
XBD5.0 / 25-80 (100)		0.50
XBD7.6 / 25-80 (100)	25	0.76	2900	37	69
XBD7.8 / 25-80 (100)		0.78
XBD8.0 / 25-80 (100)		0.80
XBD11 / 25-80 (100)	25	1.10	2900	75	69
XBD12 / 25-80 (100)		1.20
XBD12.5 / 25-80 (100)		1.25
XBD13 / 25-80 (100)	25	1.30	2900	90	57
XBD14 / 25-80 (100)		1.40
XBD15 / 25-80 (100)		1.50
XBD3.0 / 45-100 (125)	45	0.30	2900	22	73
XBD3.2 / 45-100 (125)		0.32
XBD3.4 / 45-100 (125)		0.34
XBD4.6 / 45-100 (125)	45	0.46	2900	37	77
XBD4.8 / 45-100 (125)		0.48
XBD5.0 / 45-100 (125)		0.50
XBD7.6 / 45-100 (125)	45	0.76	2900	55	80
XBD7.8 / 45-100 (125)		0.78
XBD8.0 / 45-100 (125)		0.80
XBD11 / 45-100 (125)	45	1.10	2900	90	70
XBD12 / 45-100 (125)		1.20
XBD12.5 / 45-100 (125)		1.25
XBD2.8 / 55-150 (200)	55	0.28	1450	30	78
XBD3.0 / 55-150 (200)		0.30
XBD3.2 / 55-150 (200)		0.32
XBD4.6 / 55-150 (200)	55	0.46	1450	45	75
XBD4.8 / 55-150 (200)		0.48
XBD5.0 / 55-150 (200)		0.50
XBD7.6 / 55-150	55	0.76	2900	75	76
XBD7.8 / 55-150		0.78
XBD8.0 / 55-150		0.80
XBD11 / 55-150	55	1.10	2900	110	73
XBD12 / 55-150		1.20
XBD12.5 / 55-150		1.25
XBD13 / 55-150	45	1.30	2900	110	80
XBD14 / 55-150		1.40
XBD15 / 55-150		1.50
XBD4.6 / 100-200	100	0.46	1450	75	81
XBD4.8 / 100-200		0.48
XBD5.0 / 100-200		0.50
XBD3.0 / 150-250	150	0.30	1450	75	80
XBD3.2 / 150-250		0.32
XBD3.4 / 150-250		0.34
XBD4.6 / 140-250	140	0.46	1450	90	72
XBD4.8 / 140-250		0.48
XBD5.0 / 140-250		0.50
XBD2.4 / 200-300	200	0.24	970	75	81
XBD2.6 / 200-300		0.26
XBD2.8 / 200-300		0.28
XBD2.8 / 200-300 (350)	200	0.28	1450	90	84
XBD3.0 / 200-300 (350)		0.30
XBD3.2 / 200-300 (350)		0.32
XBD4.0 / 200-300	200	0.40	970	132	84
XBD4.2 / 200-300		0.42
XBD4.4 / 200-300		0.44
XBD4.6 / 160-300	160	0.46	1450	110	78
XBD4.8 / 160-300		0.48
XBD5.0 / 160-300		0.50
XBD4.6 / 200-350	200	0.46	1450	160	83
XBD4.8 / 200-350		0.48
XBD5.0 / 200-350		0.50
XBD2.8 / 300-400	300	0.28	1450	132	76
XBD3.0 / 300-400		0.30
XBD3.2 / 300-400		0.32
XBD2.8 / 330-500	330	0.28	1450	160	78
XBD3.0 / 330-500		0.30
XBD3.2 / 330-500		0.32
